| Aansluiting | (Koppel)maat (mm) | Flow rate | |
|---|---|---|---|
| 1" | 56 | Tot 250 L/min | |
| 2" | 70 | Tot 900 L/min | |
| 2 1/2" | 105 | Tot 2.100 L/min | |
| 3" | 119 | Tot 2.800 L/min | |
| 4" | 164 | Tot 7.000 L/min | |
| 6" | 238 | Tot 14.000 L/min | |
| 8" | 314 | Tot 24.000 L/min |
Productcatalogus
MANNTEK Dry Cryogenic Couplings®
Voordelen
Dry Cryogenic koppelingen voldoen aan de eisen van de Europese Richtlijn Drukapparatuur categorie 2. Geschikt voor gebruik in ATEX-zone 1 (Potentially Explosive Atmosphere). Goedgekeurd voor het vervoer van gevaarlijke goederen over de weg (ADR), per spoor (RID) en per schip (IMDG) en EN 14432. Typegoedkeuring volgens de DNV GL-regels voor tankers voor vloeibaar gast, Typekeuring DNV GL voor LNG-overslagsystemen (ISO16904, EN1474-3).

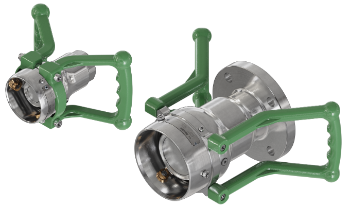

Dry Cryogenic – Hose Unit

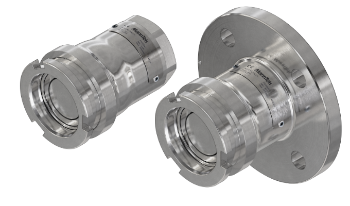

Dry Cryogenic – Tank Unit
Toepassing
Dry Cryogenic Koppelingen zijn speciaal ontwikkeld voor het laden en lossen van cryogene vloeibare gassen, zoals LNG, stikstof, zuurstof, argon, ethyleen, tot -196° C.
Droge cryogene koppelingen zijn ontwikkeld volgens ISO 21593. Het primaire doel van ISO 21593 is het vaststellen van uniforme technische specificaties en veiligheidsprotocollen voor LNG-koppelingen die in verschillende scenario’s en onder uiteenlopende omstandigheden worden gebruikt. Koppelingen kunnen worden voorzien van NPT draad, of EN en ANSI flenzen.
